Тахометр измерительный ТВ-3, предназначен для контроля и измерения частоты вращения валов двигателей внутреннего сгорания, паровых и газовых турбин, гребных и других валов на морских и речных судах. Индикации частоты вращения вала на цифровом индикаторе тахометра и направления вращения "ВПЕРЕД" - "НАЗАД" или "ВПРАВО" - "ВЛЕВО".

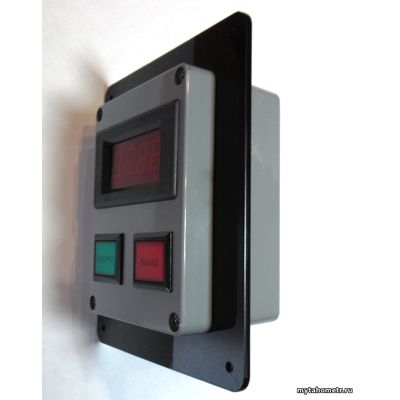

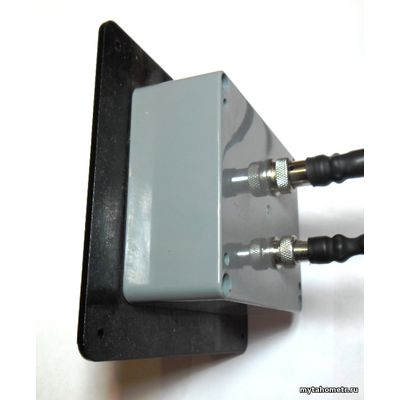

         Прибор может быть установлен в любом удобном для снятия показаний месте. Корпус тахометра ТВ-3 может быть установлен как в приборную панель при помощи переходной рамки, входящей в комплект так и на любой поверхности при помощи монтажных отверстий.

          Работа прибора основана на регистрации импульсов, поступающих от датчика вращения при прохождении через его активную зону магнитного поля метки, закрепленной на валу вращения.

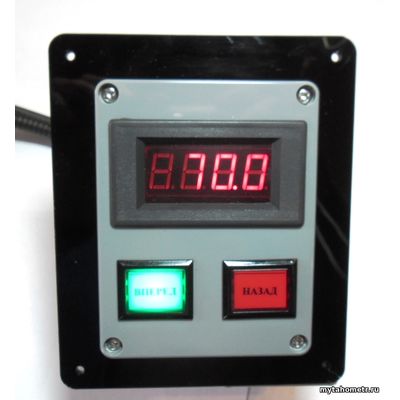

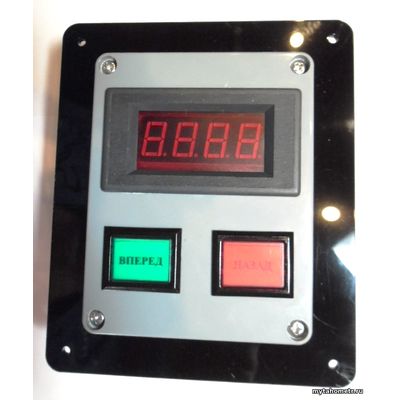

          После включения прибор находится в основном режиме индикации и отображает на табло количество оборотов в минуту с разрешением 0,1 об/мин. При вращении вала в любом направлении показания об/мин высвечиваются на табло тахометра, при этом светится одно из табло, соответствующее направлению вращения.

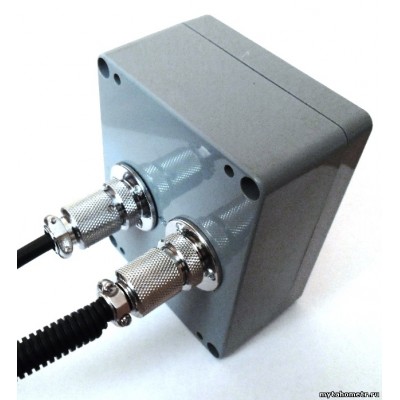

          К датчику вращения может быть подключено до 6 показывающих приборов. Для этого прибор может комплектоваться дополнительным разветвителем.

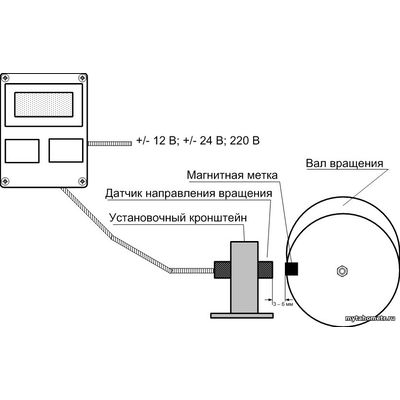

СХЕМА СОЕДИНЕНИЙ

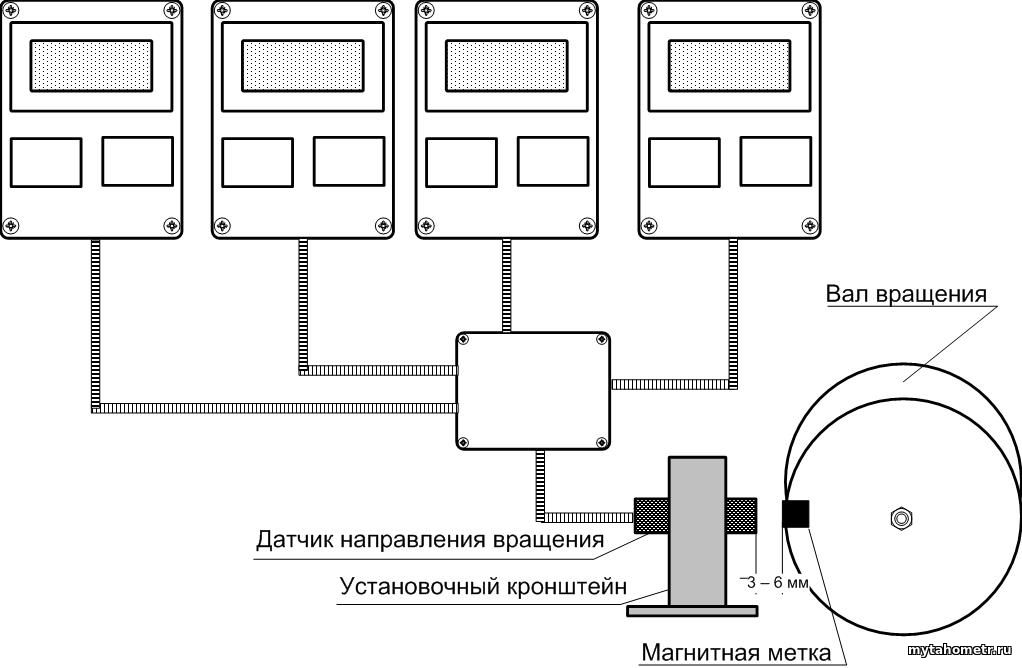

СХЕМА СОЕДИНЕНИЙ С ИСПОЛЬЗОВАНИЕМ РАЗВЕТВИТЕЛЯ

Информация для судовладельцев:

Данный прибор - указатель не требует предъявления Российскому речному регистру т.к. не входит в номенклатуру объектов технического наблюдения, осуществляемого Российским Речным Регистром, определяемых приложением №1, том 1, правила РРР 2008.

Характеристики прибора:

• прибор производится в 3-х модификациях с напряжением питания ±12В, ±24В и ~220В ;
• диапазон рабочих температур от -20 С до +85 С;
• максимально измеряемое число оборотов в минуту - 9999;
• погрешность измерений: ± 1 % об/мин.;
• стойкость к вибрациям от 10 до 75 Гц;
• длина сигнального провода датчика в базовой комплектации 1 м, (возможна комплектация сигнальным проводом датчика до 60 м.);
• абсолютная герметичность;
• вес 1,4 кг.;
• габаритные размеры: 115 х 90 х 40 мм.

Комплект поставки:

• прибор - 1 шт.;

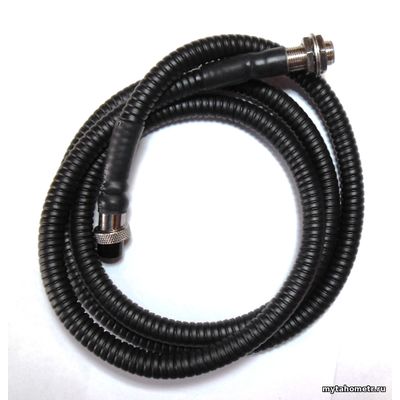

• сигнальный шнур с датчиком - 1 м.;
• шнур питания - 0,5 м.;
• цилиндрический магнит - 1 шт.;
• инструкция по монтажу и присоединению - 1шт.

Гарантийные обязательства:

Продавец гарантирует исправную работу прибора в течении 1 года со дня его продажи. Независимо от причин возникновения неисправности, за исключением механических повреждений в период гарантийного срока, прибор подлежит замене безвозмездно, на аналогичный.
